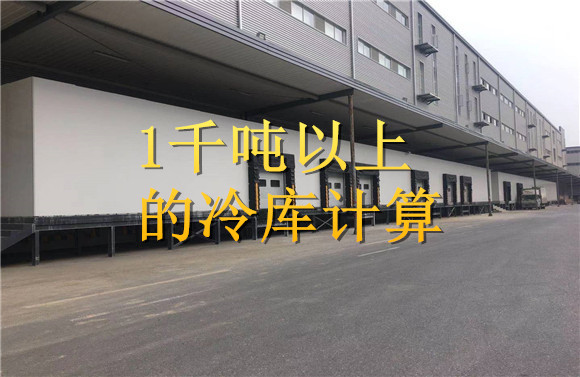

1千吨以上的冷库计算





一、计算参数


高温库库温0℃,蒸发温度-5℃,低温库库温-18℃,蒸发温度-25℃,环境温度30℃,冷凝温度35℃。高温库1340平方米,低温库440平方米。



二、热负荷计算


(一)维护结构热负荷Q1。


Q1=KAa(tw-tn) w
式中K:维护结构传热系数 W/(m2.℃)
A:维护结构传热面积 m2
a:维护结构两侧温差修正系数。本案a取0.2。
tw:维护结构外侧计算温度 ℃
tn:围护结构内侧计算温度 ℃
K=1/R
R:传热结构热阻(m2.℃.)/W。R=1/aw δ/λ 1/an
aw、an:外、内表面放热系数,W/(m2.℃.)查资料获得。
δ:保温材料厚度,M。
R=1/12 0.1/0.031 1/12=3.3924
K=1/3.3924=0.2947
传热面积A计算:根据土建图纸计算得出:
高温库外墙、顶、地坪总传热面积为3197.1 m2
低温库外墙、顶、地坪传热面积为1092.2 m2
内墙传热面积为81.2 m2
1、高温库维护结构传热量Q1g=0.2947× 3197.2× 0.2× (30-0) =5653 W
2、低温库维护结构传热量Q1d
外墙:Q1a=0.2947× 1092.2× 0.2× (30 18)=3089.96 W
内墙:Q1b=0.2947× 81.2× 0.2× (0 18)=86.14 W
合计:Q1d=Q1a Q1b=3091.6 86.14=3176.1 W


(二)、货物热负荷Q2


1、高温库货物热负荷
Q2g=Q2a Q2b Q2c Q2d
=1/3.6× [m(h1-h2)/t mBb× Cb(t1-t2)/t] m(ф1 ф2)/2 (mz-m)ф2=1/3.6[30 000(385.1-247.2)/24 30000×0.25×1.47(30-0)/24]
30(149 19)/2 (600-30)× 19=65060 W
式中:m为每日进货量,单位:Kg,按库容量的5%计,高温库为30000Kg。
低温库为17500Kg.高温库进货温度为30℃。低温库进货温度为0℃。
h1、h2为水果进库冷却前后的比焓,Kj/Kg。
t:为冷加工时间,冷藏间取24小时。
Bb为包装或运载工具质量系数,查表取0.25,
Cb为包装材料或运载工具比热容,Kg、(Kg.℃)
T1、T2为包装材料或运载工具进库前后温度。℃。
ф1、ф2为货物冷却开始和终了时的呼吸热,W/t。查表得ф1为149W/t,ф2为19W/t。
2、低温库货物热负荷
Q2d= Q2a Q2b
=1/3.6× [m(h1-h2)/t mBb× Cb(t1-t2)/t]
=1/3.6×[17500(211-4.6)/24 17500×0.1×1.47(0 18)/24]
=42341.5 W


(三)、通风换气热负荷Q3


高温库按每周换气一次计。低温库不换风。
Q3g=Q3a Q3b=1/3.6[(hw-hn)nVnρ/24 30nrρ(hw-hn)]
=1/ 3.6×(84.992-7.494) ×2×4354×1.293/24
30×10×1.293×(84.992-7.494)
=18449.76 W
式中:Q3a为冷间换气热负荷,W.
Q3b为操作人员需要的新风热负荷。W
Hw、hn为室外、室内空气的比焓,Kj/Kg
N为每日换气次数,取2次。
Vn为冷间净容积,M3
Nr为冷间操作人员数,取10人。
Ρ为冷间空间空气密度。Kg/ M3。


(四)、库内电机运转负荷Q4


本冷库蒸发器采用吊顶风机降温,预计高温库风机电机总功率为30KW,低温库风机电机总功率为8KW。
Q4g=30000 W
Q4d=8000 W


(五)、操作冷负荷Q5


高温库:
Q5g=Q5a Q5b Q5c=QdAd 1/3.6×n×nk×V(hw-hn)Mρ/24
3/24×NrQr
=1335×2.3 1/3.6×3×2×4345×(84.992-7.494) ×0.5×1.293/24
3/24×10×279
=18536.97 W
低温库:
Q5d= Q5a Q5b Q5c=QdAd 1/3.6×n×nk×V(hw-hn)Mρ/24
3/24×NrQr
=440×2.3 1/3.6×1×1×1540×(84.992 18.287) ×0.5×1.359/24
3/24×3×395
=2410.97 W
式中:Q5a为照 热负荷 W. Q5b为开门引起的热负荷 W.
Q5c为操作人员热负荷 W.
Qd为每平米地坪照明热流量 W.
Ad为地坪面积,m2。
N为门樘数,
Nk为每日开门换气次数。
V为冷间净容积 M3。
Hw、hn为空气在室外和室内比焓。Kj/Kg
M为空气幕修正系数,本案取0.5.
ρ为冷间空气密度,Kg/ M3
Nr为操作人员数量,
Qr为每个操作人员的热流量。高温库取279W。低温库取395W



三、冷却设备负荷和机械负荷计算


1、冷却设备负荷Qs=Q1 PQ2 Q3 Q4 Q5


式中P为货物热流量系数,对货物不经冷却直接进库的冷藏间取1.3。冻结物冷藏间取1。


2、机械负荷计算


Qj=(n1Q1 n2Q2 n3Q3 n4Q4 n5Q5)R
式中:n1......n5为修正系数。R 为制冷装置和管道冷耗补偿系数,间接冷却系统取1.12.
冷却设备负荷汇总:
高温库冷却设备负荷:Qs=Q1 PQ2 Q3 Q4 Q5
=5653 1.3×65060 18449.76 30000 18536.97=137699.73 W.
低温库冷却设备负荷:Qs=Q1 PQ2 Q3 Q4 Q5
=3176.1 42341.5 8000 2410.97=55928.57 W
机械负荷汇总:
高温库机械负荷:Qj=(n1Q1 n2Q2 n3Q3 n4Q4 n5Q5)R
=(5635 65060 18449.76 30000 18536.97)1.12
=154203 W
低温库机械负荷:Qj=(n1Q1 n2Q2 n3Q3 n4Q4 n5Q5)R
=(3176.1 42341.5 8000 2410.97)1.12
=62640 W



四、机组与冷却设备选型计算


1、
高温库风机传热面积:

A=Qs/K△ t=137699/(23×5)=1197 m2
选用佳锋DL100冷风机12台。
低温库风机传热面积:
A=Qs/K△ t=55928.57/(12.8×7)=624.2 m2
选用佳锋DD120冷风机6台。


2、制冷压缩机选型
A:高温库压缩机选型
按每天降温18小时计算,机械负荷为154.2×24/18=205.6 KW
查压缩机选型手册,选用开利06EM175(25HP)中温机组3台。
总制冷量:69.46*3=208.38 KW, 总功率消耗17.44*3=52.32 KW。
选用比泽尔4N-25.2(25HP)4台,总制冷量52.8*4=211 KW,
总功率12.19*4=48.76 KW。
假设压缩机耗功全部转换为冷凝热,则冷却塔散量为260KW,设冷却塔进出水温差为5度,水的比热为1.163W/( Kg.℃),每吨水散热量为1.163*5=5.8KW,水流量为260/5.8=45吨。

B:低温库压缩机选型:
按每天降温18小时计算,机械负荷为62.6×24/18=83.5 kw
查压缩机选型手册, 选用开利06ER175(25 HP)低温机组3台,
总制冷量为28.37*3=85.11 KW。功率消耗14.25*3=42.7 KW.
选用比泽尔4N-25.2(25HP)4台,总制冷量21.6*4=86.4 KW
总功率8.6*4=34.4 KW .
假设压缩机耗功全部转换为冷凝热,则冷却塔散量为121KW,设冷却塔进出水温差为5度,水的比热为1.163W/( Kg.℃),每吨水散热量为1.163*5=5.8KW,水流量为121/5.8=21吨。
